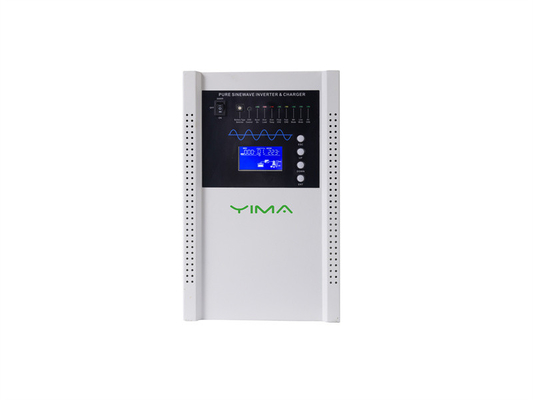

Intelligente zonne-energie-omvormer 10.0 kW 12.0 kW Pure sinusgolf-omvormer

Vervaardiging:

HET HV-producten van de verticale inverter-serie van off-grid-zonne-energie hebben een ingebouwde zonne-MPPT/PWM-controller (optioneel) en zijn complementair met de all-in-one-machine voor het besturen van de inverter van het net.Gebruikers hebben alleen externe zonnepanelen en batterijen nodigDe gebruiker kan de slaapstand instellen op basis van de werkelijke situatie.De prioriteitsmodus voor zonne-energie is een multifunctionele en intelligente alles-in-één-machine met omvormerbesturing.

GEBRUIKSKEN:

1. Pure sine output is geschikt voor verschillende belastingen. Het kan worden gebruikt met gemengde stroomvoorziening zoals net/dieselgeneratoren

2. 5 functies: omleiding van het elektriciteitsnet, opladen van het elektriciteitsnet, zonne-energie, omvormer, UPS

3. Ingebouwde MPPT/zonneladingscontroleur (controllervermogen 40/60A/80A/120A optioneel)

4. Bevat relaisschakelaar en AC/DC-circuitbreaker, met meerdere beschermingsmogelijkheden zoals onderspanning/overspanning/kortsluiting/overbelasting/over temperatuur

5Selectie van de DIP-schakelaar: batterij onderspanningspunt, ingangs AC-bereik, energiebesparende modus, uitgangsfrequentie, prioriteitsmodus

6De efficiëntie is 3~5% hoger dan bij de gewone vermogensfrequentiereeks en het eigen verbruik wordt met 30%~50% verminderd.

7. Professionele off-grid zonne-systeemoplossingen (optioneel)

8. afstandsbediening RJ11/RJ45 en RS232/485 interface afstandsbediening (optioneel)

9. Pure sinusgolfseriesomvormers zijn geschikt voor hernieuwbare energiesystemen, fotovoltaïsche zonne-energiesystemen, voertuigen, schepen, maritieme en noodtoepassingen.



Parameter HV-pv-serie Tc- Ik weet het.



Elektrische specificaties
	Model HV-PV	1.0 kW	2.0 kW	3.0 kW	4.0 kW	5.0 kW	6.0 kW	8.0 kW	10.0 kW	12.0 kW
Inverter-uitgang	nominale vermogen	1.0 kW	2.0 kW	3.0 kW	4.0 kW	5.0 kW	6.0 kW	8.0 kW	10.0 kW	12.0 kW
	Piekvermogen (2 seconden)	3.0 kW	6.0 kW	9.0 kW	12.0 kW	15.0 kW	18.0 kW	24.0 kW	30.0 kW	36.0 kW
	Uitgangsspanningsgolfvorm	Zuivere sinusgolf (hoofdgolf of generator)
	Nominale efficiëntie	> 88% (piek)
	Efficiëntie van de online-modus	> 95%
	Vermogensfactor	0.9-1.0
	Nominale uitgangsspanning	100-110-120Vac / 220-230-240Vac
	Uitgangsfrequentie	50 Hz ± 0,3 Hz/60 Hz ± 0,3 Hz
	Kortsluiting	Ja, bescherming na 1 seconde kortsluiting

	bescherming
	Typische wisseltijd	10 ms (maximaal)
	Totale harmonische vervorming	< 10%
D.C. Invoer	Nominale ingangsspanning	12.0Vdc / 24.0Vdc / 48.0Vdc			24.0Vdc / 48.0Vdc			48.0Vdc/60.0Vdc/72.0Vdc
	Minimale startspanning	10.0Vdc / 10.5Vdc voor 12Vdc-modus			*2 voor 24Vdc*4 voor 48Vdc*5 60Vdc*6 72Vdc
	Alarm voor lage batterijspanning	10.5Vdc / 11.0Vdc voor 12Vdc-modus
	Laagspanningsonderbreking Uit	10.0Vdc / 10.5Vdc voor 12Vdc-modus
	Hoogspanningssnijwerk	16.0Vdc voor 12Vdc-modus
	Herstel van lage spanning	15.5Vdc voor 12Vdc-modus
Charge controller	De uitgangsspanning	Afhankelijk van het type batterij
	Charge-circuit breaker specificaties	15A	20A	30A	40A	40A	40A	50A	80A	80A
	Maximaal laadstroom	Zie gedetailleerde tabel
	Startspanning	10.5-15.7Vdc voor 12Vdc-modus			*2 voor 24Vdc, *4 voor 48Vdc;*6 72Vdc
	Overbelasting bescherming afsluitpunt	meer dan 15,8 Vdc voor 12 Vdc-modus
bescherm	Nominale ingangsspanning	100-110-120Vac / 220-230-240Vac
	Maximale ingangsspanning	150VAC voor 120Vac LV-modus; 300VAC voor 230Vac HV-modus;
	Nominale invoerfrequentie	50 Hz of 60 Hz
	Lage frequentie uitgeschakeld	47 ± 0,3 Hz voor 50 Hz, 57 ± 0,3 Hz voor 60 Hz
	Hoogfrequentie uitgeschakeld	55 ± 0,3 Hz voor 50 Hz, 65 ± 0,3 Hz voor 60 Hz
	Overbelasting	- Ja, dat klopt.

	bescherming
	Uitvoerkorte circuitbescherming	- Ja, dat klopt.
	Maximale bypassstroom	30 ampère			40 ampère			80 ampère
Zonne Controleerder Parameter ter	Spanning van het zonnestelsel	MPPT12V/24V/36V/48V automatische herkenning
	Open circuit spanning van fotovoltaïsche panelen	Voor de toepassing van de in bijlage I vermelde voorschriften:
	Nominale laadstroom	30A-120A (facultatief)
	Laaddoeltreffendheid	970,6%
	Type oplaadbare batterij	Klepgestuurd loodzuurbatterij Gelbatterij Lithiumbatterij
	laadmethode	Vierfasenlading: constante stroomlading, constante spanningslading, zwevende lading, gelijke lading
	veiligheidsbescherming	Bescherming tegen kortsluiting van zonnepanelen, bescherming tegen overbelasting, bescherming tegen overontlading, bescherming tegen overbelasting
Mechanische Parame - Het is...	Installeer	Wandmontage
	Invertergrootte (lengte * breedte * hoogte)	380*215*360 mm	490*215*410 mm		490*215*410 mm			480*300*715 mm
	Inverter shell grootte (lengte * breedte * hoogte)	—	—		—			550*320*820 mm
	Nettogewicht van omvormer met achterste zonnepaneel KG	—	—	—	—	—	—	63	65.5	66.5
	Het pakket omvat het netto gewicht van de achterste zonne-energie-eenheid in kg	—	—	—	—	—	—	71.5	74	75
	vertonen	Status-LED's / Status-LED's+LCD
	Standaard garantie	2 jaar
