| MOQ: | 2 stuks |
| Prijs: | negotiable |
| Betalingswijze: | L/C, T/T |
| Toeleveringskapaciteit: | 100000 stuks per maand |

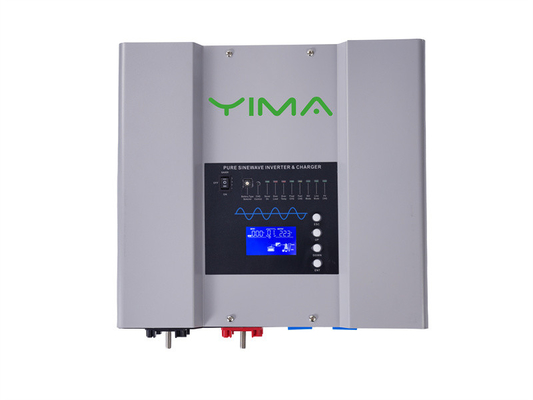

De producten van de HS-serie onderscheiden zich door gebruik te maken van hoogwaardige, met weinig verlies geproduceerde U-vormige transformatoren die een beter energieverbruik mogelijk maken.Deze transformatoren zijn complementair aan het elektriciteitsnet en ondersteunen de startfunctie van de generatorBovendien bieden deze producten een dubbel-spanningsuitgangsvermogen, waardoor gebruikers flexibiliteit hebben bij het opladen op basis van hun behoeften.
Bovendien zijn de producten van de HS-serie voorzien van een geïntegreerd beheer, wat resulteert in hogere conversiepercentages en lager stroomverbruik.met een vermogen van meer dan 50 WOver het algemeen is de HS-serie gepositioneerd als de beste industriële frequentie-omvormer op de markt vanwege zijn superieure prestaties en efficiëntie.
Parametertabel van de HS-serie
| Elektrische specificaties | |||||||||||
| Model HS | 1 kW | 2 kW | 3 kW | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | ||
| Inverter Output |
Continu Uitgangsvermogen |
1000 W | 2000 W | 3000 W | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000W | |
| De stijging Beoordeling ((20 ms) |
3 kW | 6 kW | 9 kW | 12 kW | 15 kW | 18 kW | 24 kW | 30 kW | 36 kW | ||
| Output Golfvorm |
Pure sinusgolf/Zelfde als input ((Bypass-modus) | ||||||||||
| Nominale Efficiëntie |
> 88% (piek) | ||||||||||
| Lijnmodus Efficiëntie |
> 95% | ||||||||||
| Vermogensfactor | 0.9-1.0 | ||||||||||
| Nominale productie Spanning rms |
100-110-120Vac / 220-230-240Vac | ||||||||||
| Uitgangsspanning Verordening |
± 10% RMS | ||||||||||
| Output Frequentie |
50 Hz ± 0,3 Hz/60 Hz ± 0,3 Hz | ||||||||||
| Kortsluiting Bescherming |
Ja ((1 seconde na storing)) | ||||||||||
| Typische overdracht Tijd |
10 ms (maximaal) | ||||||||||
| THD | < 10% | ||||||||||
| D.C. Invoer |
Nominale input Spanning |
12.0Vdc / 24.0Vdc/ 48.0Vdc |
24.0Vdc / 48.0Vdc | 48.0Vdc | |||||||
| Minimale start Spanning |
10.0Vdc / 10.5Vdc voor 12Vdc-modus |
*2 voor 24Vdc, *4 voor 48Vdc; | |||||||||
| Slechte batterij Alarm |
10.5Vdc / 11.0Vdc voor 12Vdc-modus |
||||||||||
| De batterij is laag | 10.0Vdc / 10.5Vdc voor 12Vdc-modus |
||||||||||
| Hoogspanning Alarm |
16.0Vdc voor 12Vdc-modus | ||||||||||
| Slechte batterij Voltageherstel |
15.5Vdc voor 12Vdc-modus | ||||||||||
| Niet in gebruik Consumptie-Se Modeboog |
< 25 W wanneer de stroombesparing is ingeschakeld. (zie tabel) | ||||||||||
| Charger | Uitgangsspanning | Afhankelijk van het type batterij (zie tabel 2).5.2) | |||||||||
| Chargerbreaker Rating |
10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | ||
| Maximale lading Vermogen |
1/3 Nominale kracht (zie tabel 2).5.3) | ||||||||||
| Batterij initiële Startspanning |
10-15.7Vdc voor 12Vdc Modus |
*2 voor 24Vdc, *4 voor 48Vdc; | |||||||||
| Overladen Bescherming S.D. |
15.7Vdc voor 12Vdc-modus | ||||||||||
| BTS | Batterij Temperatuur Sensor (Facultatief) |
Ja (zie tabel) Afwijkingen in oplaadspanning en S.D. Spanningsbasis op de batterijtemperatuur. |
|||||||||
| Bijpass & Bescherming |
Inlaatspanning Golfvorm |
Sinusgolf (Grid of Generator) | |||||||||
| Nominale spanning | 100-110-120Vac / 220-230-240Vac | ||||||||||
| Maximale AC-invoer Spanning |
150VAC Voor 120Vac LV-modus;300VAC Voor 230Vac HV-modus; | ||||||||||
| Nominale input Frequentie |
50 Hz of 60 Hz | ||||||||||
| Laagfrequentietrip | 47 ± 0,3 Hz voor 50 Hz, 57 ± 0,3 Hz voor 60 Hz | ||||||||||
| Hoogfrequentiereis | 55 ± 0,3 Hz voor 50 Hz, 65 ± 0,3 Hz voor 60 Hz | ||||||||||
| Overbelasting bescherming (SMPS-belasting) |
Circuit breaker | ||||||||||
| Uitvoer kort circuitbescherming |
Circuit breaker | ||||||||||
| Bijpassbreker rating |
10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A | ||
| Overdrachtsschakelaar rating |
30 ampère voor UL en TUV | 40 ampère voor UL | 80Amp voor UL | ||||||||
| Bijpass zonder batterij verbonden |
Ja (facultatief) | ||||||||||
| Maximale bypass stroom |
30 ampère | 40 ampère | 80 ampère | ||||||||
| Mechanische apparatuur Specificaties |
Montage | Muurmontage | |||||||||
| Inverter Afmetingen ((L*W) *H) |
340* 420* 200 mm |
425*375*200 mm | 560*420*235 mm | 655*490*240 mm | |||||||
| Inverterbehuizing grootte Ik heb het niet gedaan. |
415* 440* 300 mm |
500*495*300 mm | 660*470*310 mm | 720*470*290 mm | |||||||
| Inverter Gewicht ((Zonne) Chg) KG |
16 | 19.5 | 24 | 31.5 | 33.5 | 37.5 | 56.5 | 58.5 | 61.5 | ||
| Vervoer Gewicht ((Zonne) Chg) KG |
19 | 22 | 26.5 | 38 | 40 | 44 | 63.5 | 66 | 68.5 | ||
| Afbeelding | Status-LED's / Status-LED's+LCD | ||||||||||
| Standaard Garantie |
2 jaar(Facultatief) | ||||||||||
Indien de specificatie van het productmodel zonder kennisgeving wordt gewijzigd
